Comment ça marche ?
En fait, quand vous faites votre setup TV, Windows7 utilise un fichier XMF qui contient toutes les informations sur les satellites, Transpondeurs, ID de chaines et chaines. A la base c’est une très bonne chose car cela évite d’avoir à scanner tout le satellite mais il y a un hic..Ce fichier est obsolète (il date de l’année dernière) et par conséquent plein de chaines manquent ou ne fonctionnent pas suite a des changements de transpondeurs. Il faut donc quand même faire un scan complet du satellite (c’est ballot). En plus il ne tient pas compte de la numérotation alors que sa structure le permet ce qui vous oblige aussi de classer les chaines vous-même. Avec 1500 chaines après scan, c’est sympa... Bref, encore du travail à moitié fait de la part de Microsoft !
L’idée de départ a donc été de modifier ce fichier afin d’avoir les transpondeurs et les chaines a jour, d’ajouter la numérotation, et aussi de limiter le nombre de chaines a celle du bouquet CanalSat. Cela fonctionne grâce à une manip que j’explique dans un autre TUTO :
Avoir CanalSat avec chaines classées
Le fichier modifié que j’ai crée est celui de CanalSat et il ne convient peut-être pas a tous, c’est pourquoi, j’ai aussi crée ce TUTO qui va vous expliquer comment créer votre propre fichier de transpondeurs grâce a un éditeur réalisé par un gars du forum TGB. J’ai joint cet éditeur avec un fichier brut d’origine de transpondeurs et le fichier modifié pour CanalSat. Ce tuto vous permettra aussi d’appliquer des modifications (ajout suppressions de chaines/transpondeurs.

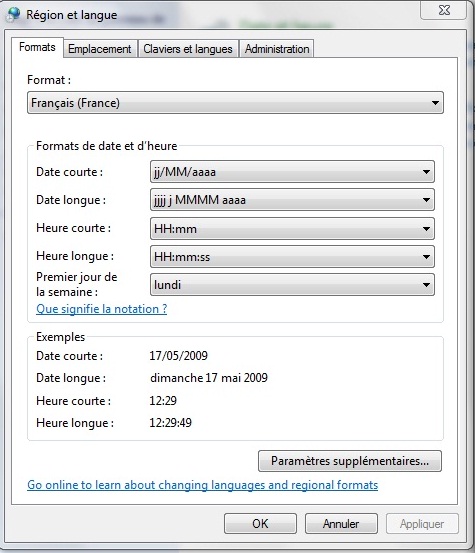

Avant toute chose, il faut changer le type de décimales dans les paramètres de région de votre W7 car l’éditeur ne reconnaitra pas les virgules et votre éditeur plantera. Allez dans : Panneau de configuration\Horloge, langue et région :
Il faut cliquer sur le bouton Paramètres complémentaires et remplacer la virgule par un point dans la ligne Symbole Décimal :

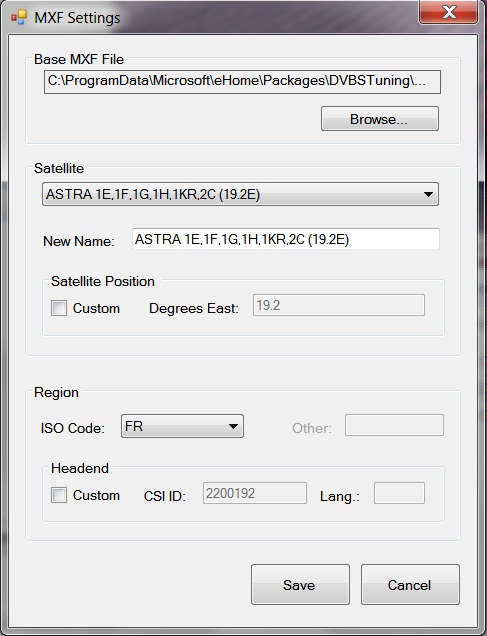

Vous pouvez maintenant lancer l’éditeur…Avant tout, il faut maintenant choisir le satellite et le fichier de base qui va servir a créer notre fichier modifier. Vous pouvez aussi directement charger un fichier modifié. Pour cela, cliquez sur Browse et vous aurez normalement une fenêtre comme sur la capture, mais vide vu que vous n’avez encore rien choisi :
En haut, en cliquant sur Browse, vous pouvez choisir votre fichier de base. Celui d’origine est celui qu’utilise Microsoft et qui contient tous les satellites. Celui que j’ai modifié, ne contient que le satellite Astra. A vous de voir le quel correspond.
Chargez le fichier de transpondeurs qui vous convient. Une fois chargé, vous devez choisir le satellite qui correspond. Dans notre exemple, on va travailler sur Astra. C’est ce satellite qui est utilisé par CanalSat et Orange par exemple.
La section ‘Satellite position’ doit contenir la position du sat. Pour Astra, c’est 19.2. Normalement, cette est ajoutée automatiquement. Vérifiez juste que ça correspond bien.
Dans la section Région, indiquez votre ISO Code : FR dans notre cas.
Pour le Headend, le chiffre 2200192 correspond au listing utilisé pour le guide et plus précisément celui de CanalSat en DVB-S. Je n’ai pas fait de test en changeant de code, mais il est possible que l’on puisse définir un autre code pour avoir le guide d’un autre bouquet. A vous de voir si vous voulez tester.
Par exemple, le lineup 2210002 est celui de Canalsatellite version décodeur. Le 2550010 est celui du câble.
Sauvegardez ensuite vos paramètres.
Maintenant que le satellite est choisi, vous vous retrouvez avec la fenêtre principale de l’éditeur. A gauche, c’est la liste des chaines :
Comme vous l’avez compris, vous avez une colonne pour les numéros de chaines et une pour les noms. A noter, que les noms sont a priori secondaires, car MCE ne le prend pas réellement en compte. Il utilise en fait le vrai nom du transpondeur.

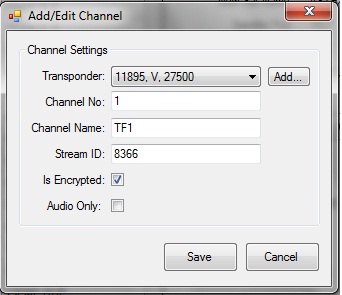

Lorsque vous sélectionnez une chaine, vous avez à droite les détails de cette chaine. Ces informations peuvent être éditées pour chaque chaine. Pour le numéro et le nom, il suffit de les indiquer à gauche. Pour le reste Il faut cliquer sur le bouton Edit. Vous aurez alors une fenêtre comme celle-ci:
Nous allons voir plus en détail les diverses informations nécessaires pour une chaine.. Nous allons prendre l’exemple de TF1 comme vous pouvez le voir sur la capture au dessus.
Transponder : C’est la fréquence du transpondeur, sa polarité et le symbol rate. Ces Infos se trouvent sur le site KingOfSat.Nous y reviendront plus tard…
Channel N° : C’est le numéro de chaine..
Channel Name : C’est le nom de la chaine
Stream ID : C’est l’identifiant de la chaine. Chaque chaine a une ID. Pour la connaitre, il faut se référer au site KingOfSat que nous verrons plus loin.
Is Encrypted : Indique si la chaine est cryptée (True) ou non (False)
Audio Only : Si c’est true, cela veut dire que c’est une radio.
Le Bouton 'Add..': Sert à jouter un transpondeur si il n’existe pas.
Pour mieux comprendre ces informations, il faut se référer au site KingOfSat
(http://en.kingofsat.net/pack-canalsat.php) qui répertoire toutes ces informations.

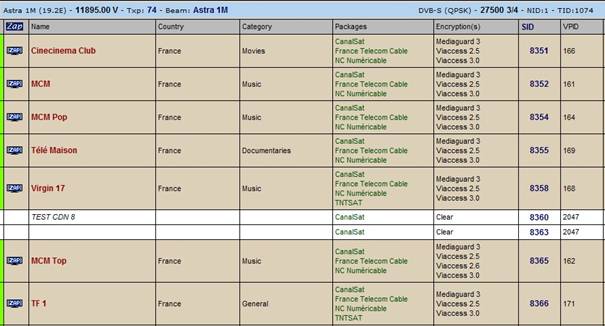

La capture qui suit est une partie de la page du site KingOf Sat. Je vais vous expliquer comment s’y repérer et voir comment ajouter un transpondeur :
Sur la capture de la page KingOfSat, tout en haut, dans la bande bleue, vous avez le nom du satellite (Astra 1M) et sa position (19.2 E).
Ensuite, c’est la fréquence du transpondeur. Un peu plus loin, vous avez le Symbol rate (27500) et le NID (1) et Le TID (1074). Sur la dernière ligne vous avez TF1, le pays, le genre, le ou les bouquets, les types de cryptages et en violet, le stream ID (SID) de la chaine (8366).
Voici une capture de l’editeur pour ajouter un transpondeur :
Pour créer le transpondeur, vous devez indiquer toutes ces valeurs. Il faut donc se référer a la bande bleue de la capture du site KingOf Sat (Capture un peu plus haut)
La fréquence : Sur la capture du site KinGOfSat, il est indiqué 11895,00. Pour ajouter cette fréquence sur notre éditeur, il ne faut pas aller au-delà de la virgule, donc 11895. A ce sujet, certains transpondeurs ont des valeurs comme par exemple : 12551.50.Dans ce cas, arrondissez a la valeur suivante, c'est-à-dire 12552.
Le symbol rate : Les plus courants sont 22000 et 27500. Cette information est aussi dans la bande bleue du transpondeur sur la capture du site. Pour notre transpondeur, il faut donc indiquer 27500.
La polarisation : Elle est soit verticale, soit Horizontale et c’est indiqué sur la capture du site par un V ou un H a coté de la fréquence. Dans notre exemple, c’est un V donc vertical. Sur l’éditeur, il faut cocher la case quand c’est Vertical et décocher quand c’est horizontal.
Le network ID : Cette valeur est indiquée aussi sur la bande bleue par l’abréviation NID. Dans notre exemple, c’est NID :1. Dans l’éditeur, il faut donc indiquer 1
Le Transport ID : Cette valeur est indiquée aussi sur la bande bleue par l’abréviation TID. Dans notre exemple, c’est TID:1074. Dans l’éditeur, il faut donc indiquer 1074
Voilà, vous pouvez maintenant éditer, ajouter ou supprimer vos chaines et ajouter un transpondeur !
J’espère que mes explications ont été claires, c’est a vous de jouer maintenant…
Vous pouvez télécharger l'éditeur ansi que le fichier MXF ici:
DVB-S_Lineup_Editor.zip
